A Palette

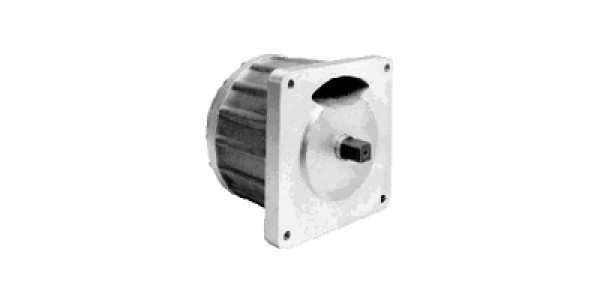

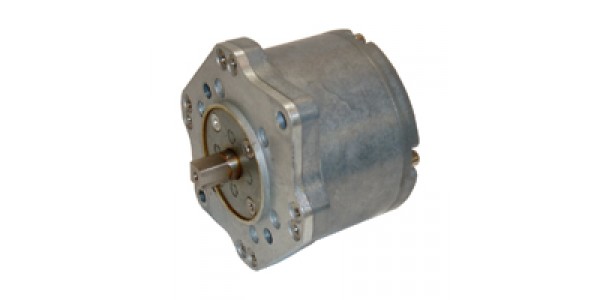

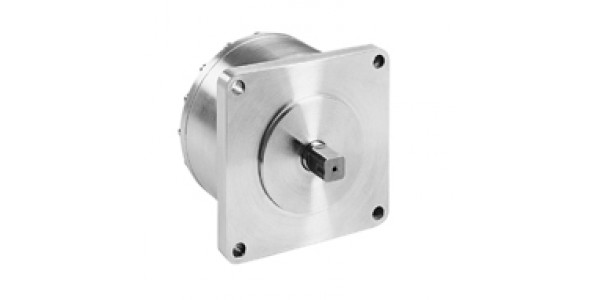

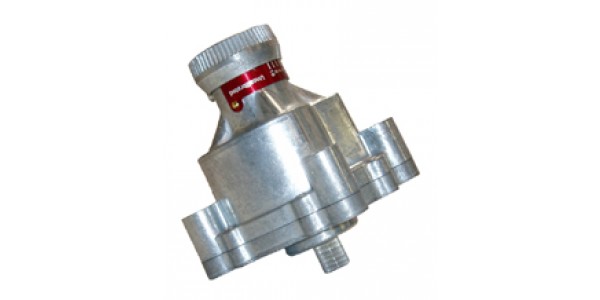

Amortisseur à palette

L’amortisseur à palette est un amortisseur par déplacement de fluide. La rotation de l’axe déplace le fluide aux silicones dans une cage fixe de part et d’autre de la palette par les espaces libres.

L’amortissement peut être réalisé dans les deux sens ou en sens unique grâce à des soupapes.

Sur le modèles KD, l’étanchéité de la sortie d’axe est assurée par un joint cylindrique en caoutchouc engagé à la fois sur l’axe et dans le boîtier. Les modèles LA et LB utilisent un joint à lèvres.

Suivant les modèles :

Angle de rotation : de 60° à 240°
Couple maximum : de 28 à 700 Nm
Taux maximum : de 300 à 4000 Nm/rad.s
