Actionneurs Simple Effet

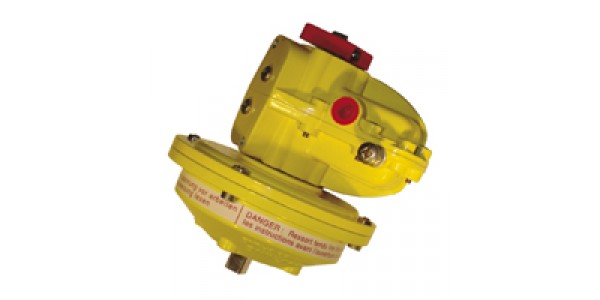

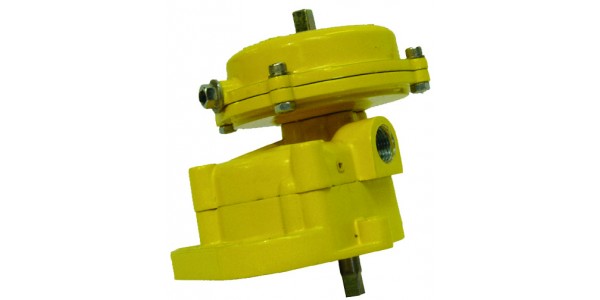

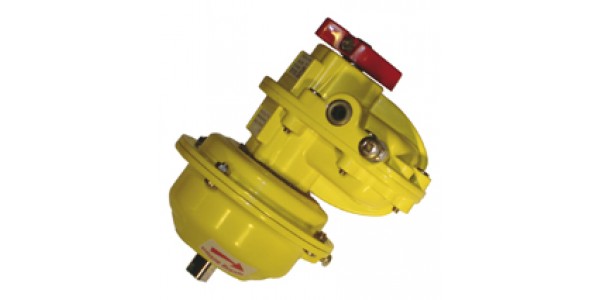

Actionneur Simple Effet taille 014 à 054

- Faible variation de couple : En général, 20% de perte entre début et fin de course du ressort
- Ressort spiral robuste et fiable
- Boîtier séparé : montage modulaire simplifié
- Boîtier étanche
- Tension du ressort réglé en usine pour des couples équivalents dans les 2 sens : plusieurs combinaisons possibles pour les applications en basses pressions
- Plaques de maintien disponibles pour une manipulation sans danger
- Certains modèles avec, en option, un plan de pose ISO5211 et carré femelle DIN3337

COUPLES MINI à 5,5 BAR :


014-120 :   couple = 1,9 Nm 024-120 :   couple = 3,7 Nm 034-120 :   couple = 8,7 Nm 054-120 :   couple = 17,5 Nm

074-120 :   couple = 42,4 Nm 084-120 :   couple = 65,5 Nm 094-120 :   couple = 93,8 Nm 103F120 :   couple = 143 Nm

124-120 :   couple = 204 Nm 144-120-4900 :   couple = 447 Nm 154-120-5900 :   couple = 787 Nm 164-120 :   couple = 1081 Nm

184-120 :   couple = 2417 Nm 204-120 :   couple = 4464 Nm  304-120 :   couple = 6696 Nm


remarque: prendre un coefficient de sécurité sur le couple lors du choix d’1 actionneur
