Actionneurs Double Effet

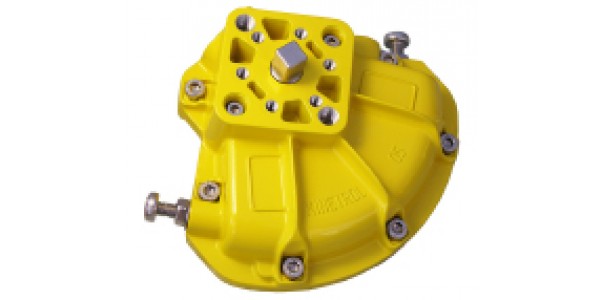

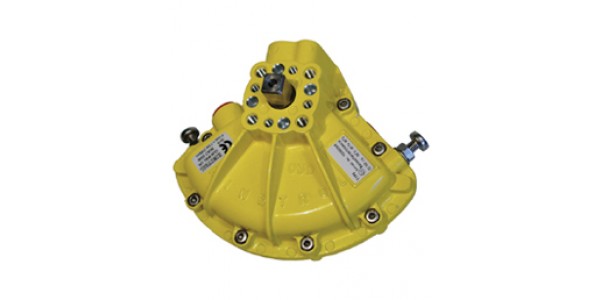

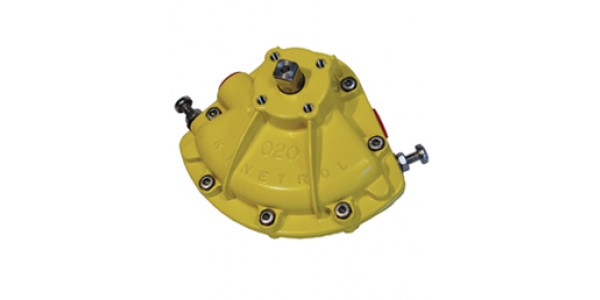

Actionneur Double effet taille 0M0 à 054

Une seule pièce en mouvement

- Ni bielle ni pignon : pas de perte de couple, pas de jeu
- Montage direct des modules
- Grande longévité sans maintenance : 2 millions de cycles garantis
- Revêtement anti-corrosion longue durée
- Entraînement par sortie d’axe mâle ou femelle
- Cycles très rapides
- Homologations ATEX

COUPLES A 7 BARS:

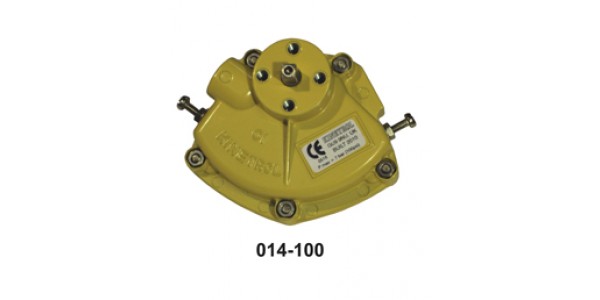

0M0-100 :   couple = 0,9 Nm 014-100 :   couple = 6,7 Nm 024-100 :   couple = 12,1 Nm 034-100 :   couple = 25,3 Nm

054-100 :   couple = 50,5 Nm 074-100 :   couple = 124 Nm 084-100 :   couple = 199 Nm 094-100 :   couple = 261 Nm

103-100 :   couple = 416 Nm 124-100 :   couple = 575 Nm 144-100 :   couple = 1375 Nm 154-100 :   couple = 2337 Nm

164-100 :   couple = 3100 Nm 184-100 :   couple = 6900 Nm 204-100 :   couple = 12760 Nm  304-100 :   couple = 19140 Nm


remarque: prendre un coefficient de sécurité sur le couple lors du choix d’1 actionneur
